EN 60068-2-75 Schlagelemente

Elementy uderzające

EN 60068-2-75

Czym są standardowe elementy uderzające

Powtarzalne wyniki

W normie EN 60068-2-75 elementy uderzające są precyzyjnie zdefiniowane w celu zapewnienia dokładnej powtarzalności i porównywalności. Norma precyzyjnie określa, jaki materiał ma być użyty, jak powinien wyglądać kształt elementów uderzających oraz ile powinien ważyć każdy element testowy.

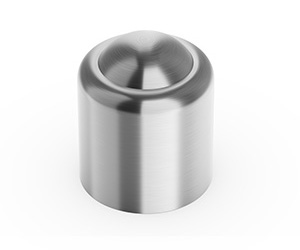

EN 60068-2-75 Elementy udarowe – tabela wymiarów

Kod IK IK00 IK01 IK02 IK03 IK04 IK05 IK06 IK07 IK08 IK09 IK10 IK10+
Energia uderzenia (dżul) * 0.14 0.20 0.35 0.50 0.70 1.00 2.00 5.00 10.00 20.00 50.00
Wysokości upuszczenia (mm) * 56 80 140 200 280 400 400 300 200 400 500
Masa (kg) * 0.25 0.25 0.25 0.25 0.25 0.25 0.50 1.70 5.00 5.00 10.00
Materiał * P1 P1 P1 P1 P1 P1 S2 S2 S2 S2 S2
R (mm) * 10 10 10 10 10 10 25 25 50 50 50
D (mm) * 18.5 18.5 18.5 18.5 18.5 18.5 35 60 80 100 125
f (mm) * 6.2 6.2 6.2 6.2 6.2 6.2 7 10 20 20 25
r (mm) * 6 10 17
l (mm) * Wymagane dostosowanie do odpowiedniej masy
Młot wahadłowy * Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes
Młot sprężynowy * Yes Yes Yes Yes Yes Yes No No No No No
Młot wolnospadowy * No No Yes Yes Yes Yes Yes Yes Yes Yes Yes
Specyfikacje z normy EN 60068-2-75
* nie jest chroniony wg normy
1.Twardość poliamidu 85 ≤ HRR ≤100 Rockwell zgodnie z ISO 2039/2
2.Stal Fe 490-2 zgodnie z ISO 1052, twardość Rockwell HRE 80...85 wg ISO 6508
EN 60068-2-75 Elementy udarowe – tabela wymiarów PN EN IEC 60068-2-75

Jakie są rodzaje elementów uderzających

Elementy testowe o różnych właściwościach

Istnieją 3 rodzaje elementów uderzających:

  • Młotek sprężynowy
  • Młotek wahadłowy
  • Młotek pionowy

Nie jest określone, który z uderzających elementów jest używany. Ze względu na swoją kompaktową konstrukcję i stosunkowo niską masę, młotek sprężynowy jest w stanie jedynie przeprowadzać testy od IK01 do IK06. Młotek wahadłowy i młotek pionowy są zaś używane tylko pomiędzy IK07 i IK10+ ze względu na ich dużą wagę.

WAŻNE

Kulki, które odpowiadają tylko właściwej masie, nie są standardowymi elementami uderzającymi i dlatego nie są dozwolone do badań zgodnie z EN 60068-2-75. Istnieją normy, w których określono kulki stalowe (np. EN60601), ale wyraźnie nie ma to miejsca w normie EN 60068-2-75. Kula ma inny stosunek masy do średnicy, a także inną prędkość przy zderzeniu. Nie można założyć, że ta sama ilość dżuli da wynik zgodny ze standardem, jeśli element uderzeniowy odbiega od specyfikacji. Szczególnie w przypadku zbyt małych średnic kulek, obciążenie udarowe jest znacznie wyższe niż w przypadku prawidłowych średnic.

EN 60068-2-75 Bijaki

Chcesz kupić elementy uderzające?

Co to jest ekran dotykowy IK10 EKRAN DOTYKOWY
Odporny na uderzenia solidny ekran dotykowy

Ekrany dotykowe IMPACTINATOR® IK10 zostały zaprojektowane tak, aby spełniały wymogi ochrony przed uderzeniami na poziomie istotności IK10 zgodnie z normą EN/IEC 62262. Podczas testu IK10 na ekran dotykowy spada energia uderzenia o wartości 20 dżuli.

Solidny monitor IK10 MONITOR PRZEMYSŁOWY
Odporność na uderzenia zgodna z EN62262

Odporność naszych wytrzymałych monitorów na uderzenia niezawodnie spełnia normy IEC 60068-2-75 i IEC 62262 ze szkłem IK10 lub uderzeniem kulą z energią 20 dżuli. Oferujemy sprawdzone standardowe rozwiązania, a także specjalne, szczególnie odporne na uderzenia i wytrzymałe monitory dostosowane do różnych zastosowań.

Impactinator Glas Robust und Schlagfest Kugelfalltest
Szkło ochronne odporne na akty wandalizmu

Odporność na uderzenia IK10 osiągamy dzięki naszemu szkłu IMPACTINATOR nawet bez niezawodnej konstrukcji ze szkła kompozytowego. W przypadku testu uderzenia kulą zgodnie z normą EN/IEC 62262 osiągamy wartości powyżej 40 dżuli dla uderzenia na środek szkła o grubości 2,8 mm i przekraczamy wymagania normy EN 60068-2-75 o ponad 100%.
