Schlagelemente
EN 60068-2-75

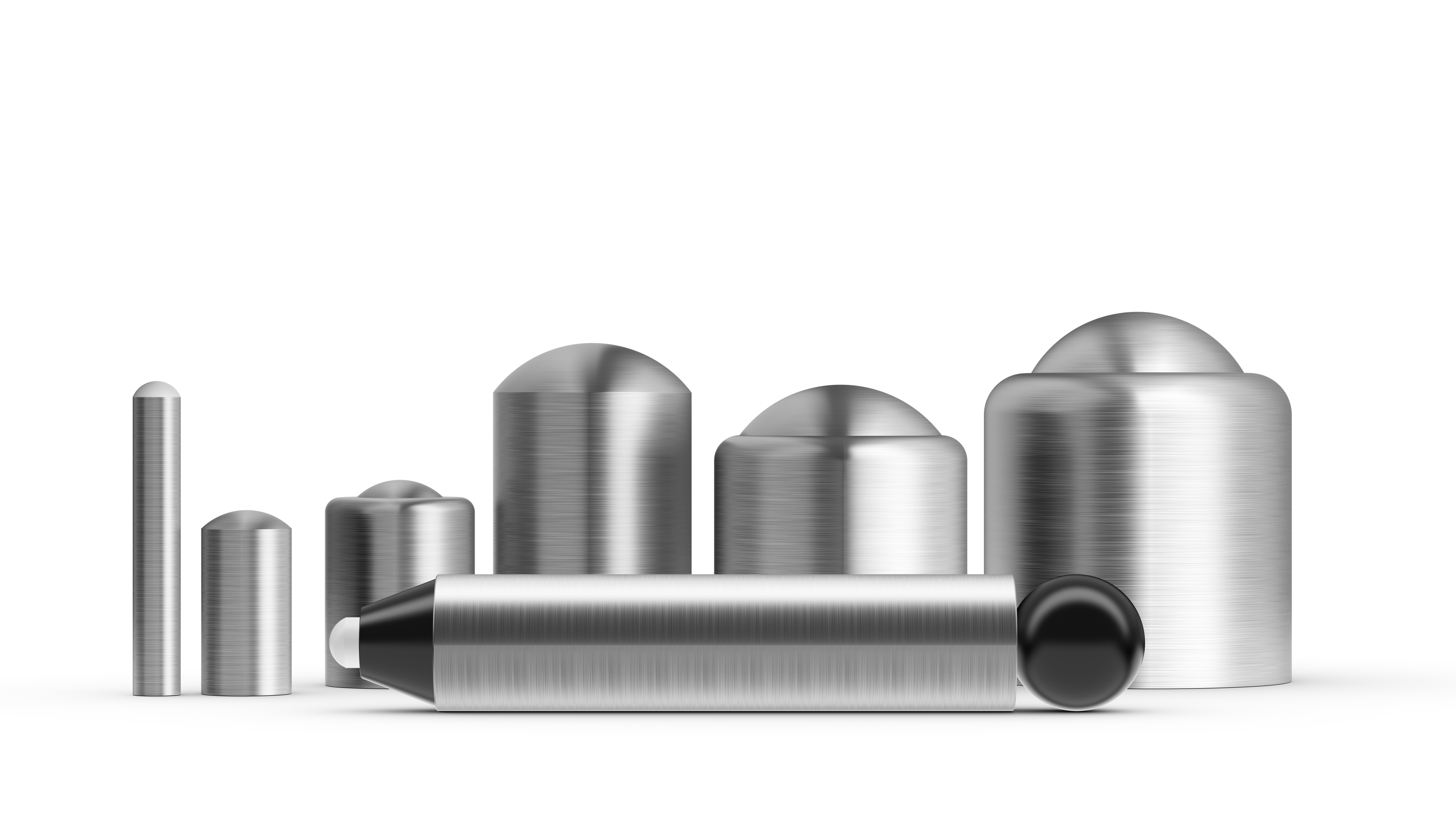

Was sind normgerechte Schlagelemente
In der Norm EN 60068-2-75 sind die Schlagelemente präziese definiert um genaue Reproduzierbarkeit und Vergleichbarkeit zu gewährleisten. Die Norm legt genau fest welches Material zu verwenden ist, wie die Form der Schlagelemente auszusehen hat und wie viel jedes Prüfelement wiegt.
EN 60068-2-75 Maßtabelle Schlagelemente
| IK code | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 | IK10+ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Schlagenergie (Joules) | * | 0.14 | 0.20 | 0.35 | 0.50 | 0.70 | 1.00 | 2.00 | 5.00 | 10.00 | 20.00 | 50.00 |
| Fallhöhe (mm) | * | 56 | 80 | 140 | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| Masse (kg) | * | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.50 | 1.70 | 5.00 | 5.00 | 10.00 |
| Material | * | P1 | P1 | P1 | P1 | P1 | P1 | S2 | S2 | S2 | S2 | S2 |
| R (mm) | * | 10 | 10 | 10 | 10 | 10 | 10 | 25 | 25 | 50 | 50 | 50 |
| D (mm) | * | 18.5 | 18.5 | 18.5 | 18.5 | 18.5 | 18.5 | 35 | 60 | 80 | 100 | 125 |
| f (mm) | * | 6.2 | 6.2 | 6.2 | 6.2 | 6.2 | 6.2 | 7 | 10 | 20 | 20 | 25 |
| r (mm) | * | – | – | – | – | – | – | – | 6 | – | 10 | 17 |
| l (mm) | * | Muss an die entsprechende Masse angepasst werden | ||||||||||
| Pendelhammer | * | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes |
| Federhammer | * | Yes | Yes | Yes | Yes | Yes | Yes | No | No | No | No | No |
| Freifallhammer | * | No | No | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes |
* nicht nach dem Standard geschützt
1. Polyamid 85 ≤ HRR ≤100 Rockwell-Härte nach ISO 2039/2
2. Stahl Fe 490-2 nach ISO 1052, Rockwell-Härte HRE 80...85 nach ISO 6508
Welche Arten von Schlagelementen gibt es
Es gibt 3 Arten von Schlagelementen:
- Federhammer
- Pendelhammer
- Vertikalhammer
Es ist nicht vorgeschieben welches Schlagelement verwendet. Der Federhammer ist wegen seines kompakten Aufbaus un der relativ geringen Masse nur in der Lage die Tests von IK01 bis IK06 zu prüfen. Der Pendelhammer und der Vertikalhammer finden wegen des hohen Gewichts nur Anwendung zwischen IK07 und IK10+.
WICHTIG
Kugeln die nur der richtigen Masse entsprechen sind keine normgerechten Schlagelemente und deshalb nicht zulässig für Prüfungen der EN 60068-2-75. Es gibt Normen in denen Stahlkugeln spezifiziert sind (z.B. EN60601) dies ist aber bei der EN 60068-2-75 explizit nicht der Fall. Die Kugel hat ein anderes Masse Durchmesser Verhältnis sowie eine andere Geschwindigkeit beim Aufprall. Man kann nicht davon ausgehen daß die gleich Joule Anzahl das normgerechte Ergebnis erzielt wenn das Schlagelement von den Vorgaben abweicht. Gerade bei zu kleinen Kugeldurchmessern ist die Schlagbelastung weitaus höher als bei korrekten Durchmessern.
EN 60068-2-75 Schlagelemente
| IK code | Oben | Download |
|---|---|---|
| IK01 - IK06 |  |
|
| IK01 - IK06 |  |
Striking Element IK01-IK06.pdf |
| IK07 |  |
Striking Element IK07.pdf |
| IK08 |  |
Striking Element IK08.pdf |
| IK09 |  |
Striking Element IK09.pdf |
| IK10 |  |
Striking Element IK10.pdf |

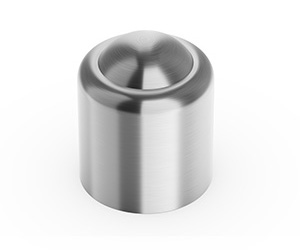

| IK10+ |  |
Striking Element IK10+.pdf |
Sie wollen Schlagelemente kaufen ?

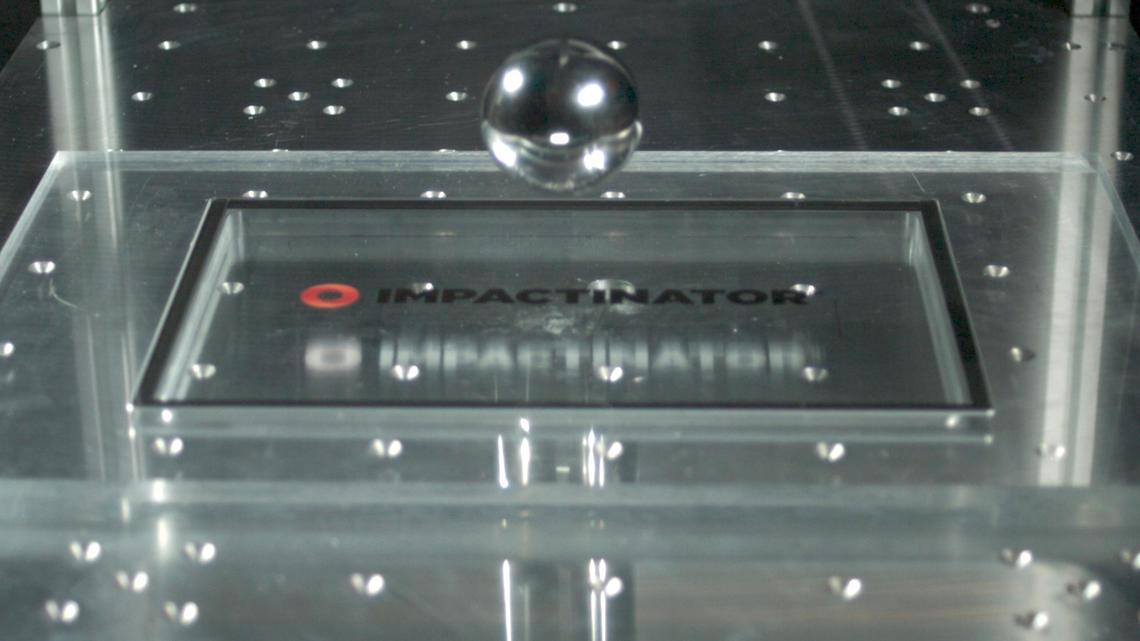

IMPACTINATOR® IK10 Touchscreens erfüllen im eingebauten Zustand den Schlagschutz mit Schweregrad IK10 gemäß der Norm EN/IEC 62262. Auf den Touchscreen wirken beim IK10 Test 20 Joule Schlagenergie ein.
Die Schlagfestigkeit unserer robusten Monitore erfüllt die Normen IEC 60068-2-75 und IEC 62262 mit IK10 Glas bzw. 20 Joule Kugelschlag zuverlässig. Wir bieten Ihnen bewährte Standardlösungen sowie spezielle für Ihren Anwendungsfall abgestimmte extrem schlagfeste und robuste Monitore.

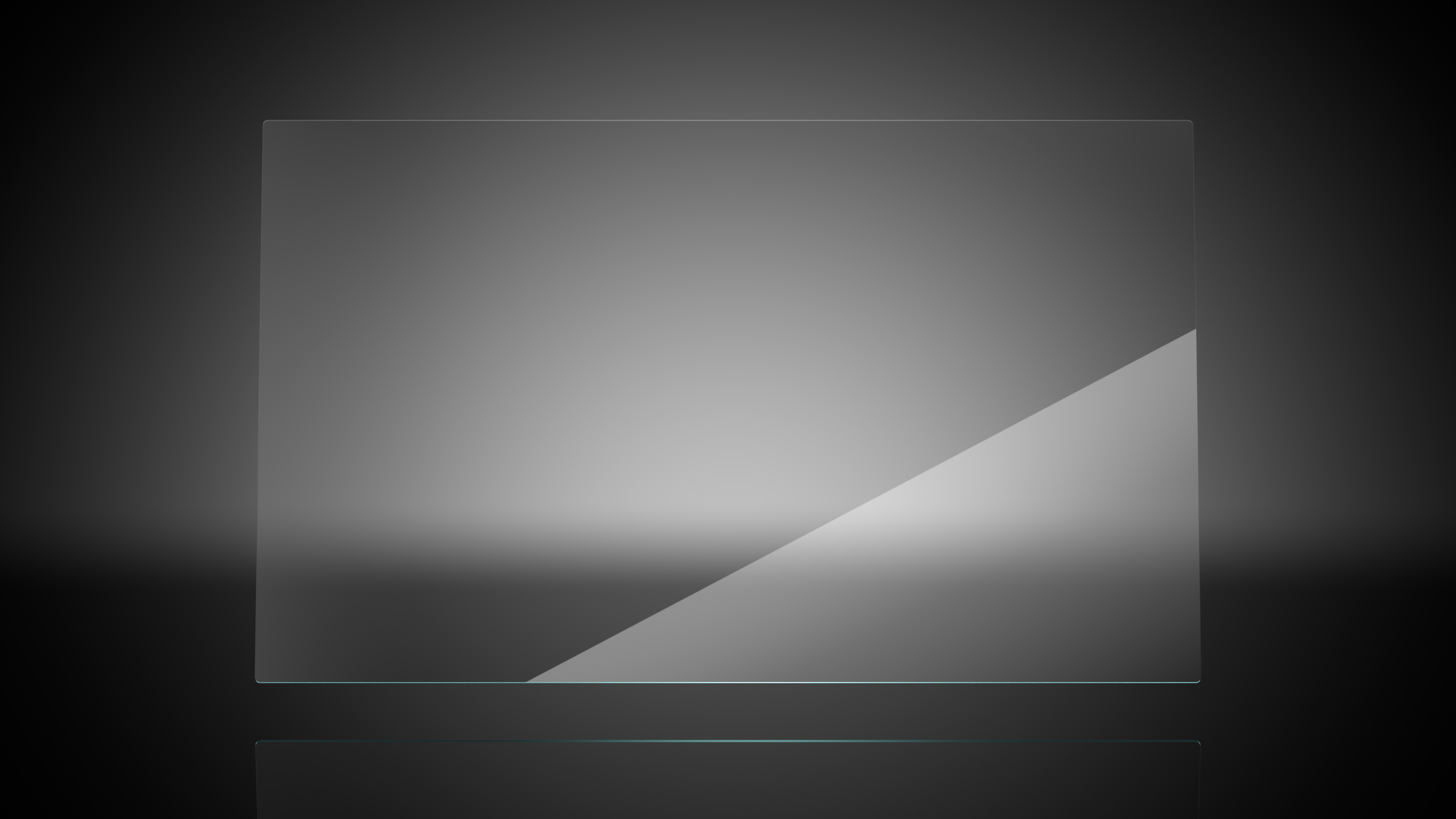

Die Anforderung IK10 Schlagfestigkeit erreichen wir mit unserem IMPACTINATOR® Glas selbst ohne einen Verbundglas Aufbau zuverlässig. Beim Kugelfalltest nach EN/IEC 62262 erreichen wir beim Zentralschlag auf 2.8mm dünnes Glas Werte von über 40 Joule und übertreffen die Anforderungen der Norm EN 60068-2-75 um mehr als 100%.
