EN IEC 60068-2-75
Hammerschlagprüfung Kugelfalltest
Was ist die Norm EN/IEC 60068-2-75
Die Norm EN / IEC 60068 besteht aus 3 Verfahren zur Prüfung der Stoßfestigkeit eines Prüflings gegenüber Schlägen mit unterschiedlichen Schärfegraden.
Sie dient dem Nachweisen der mechanischen Festigkeit eines Produkts und ist vor allem für die Prüfung von elektrischen Geräten gedacht.
Die Prüfung besteht aus einem normierten Testablauf mit einer festgelegten Anzahl von Schlägen auf das Prüfobjekt mit definierter Schlagenergie.
Die Norm IEC 60068-2-75 umfasst Schlagenergien von 0,14 J bis 50 J.
EN 60068-2-75 Maßtabelle Schlagelemente
| IK code | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 | IK10+ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Schlagenergie (Joules) | * | 0.14 | 0.20 | 0.35 | 0.50 | 0.70 | 1.00 | 2.00 | 5.00 | 10.00 | 20.00 | 50.00 |
| Fallhöhe (mm) | * | 56 | 80 | 140 | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| Masse (kg) | * | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.50 | 1.70 | 5.00 | 5.00 | 10.00 |
| Material | * | P1 | P1 | P1 | P1 | P1 | P1 | P1 | S2 | S2 | S2 | S2 |
| R (mm) | * | 10 | 10 | 10 | 10 | 10 | 10 | 25 | 25 | 50 | 50 | 50 |
| D (mm) | * | 18.5 | 18.5 | 18.5 | 18.5 | 18.5 | 18.5 | 35 | 60 | 80 | 100 | 125 |
| f (mm) | * | 6.2 | 6.2 | 6.2 | 6.2 | 6.2 | 6.2 | 7 | 10 | 20 | 20 | 25 |
| r (mm) | * | – | – | – | – | – | – | – | 6 | – | 10 | 17 |
| l (mm) | * | Muss an die entsprechende Masse angepasst werden | ||||||||||
| Pendelhammer | * | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes |
| Federhammer | * | Yes | Yes | Yes | Yes | Yes | Yes | Yes | No | No | No | No |
| Freifallhammer | * | No | No | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes |
Vorgaben aus der Norm EN 60068-2-75
* nicht nach dem Standard geschützt
1. Polyamid HR 100 Rockwell-Härte nach ISO 2039/2
2. Stahl Fe 490-2 nach ISO 1052, Rockwell-Härte HR 50 bis HR 58 nach ISO 6508
* nicht nach dem Standard geschützt
1. Polyamid HR 100 Rockwell-Härte nach ISO 2039/2
2. Stahl Fe 490-2 nach ISO 1052, Rockwell-Härte HR 50 bis HR 58 nach ISO 6508
Wie wird ein IK Test durchgeführt
Bei der IK Prüfung wird ein Schlagelement aus einer genau festgelegten Höhe mit einem definierten Gewicht und Form auf die zu prüfende Stelle fallen gelassen.
Schlagelement Masse M
Acryglas Rohr
Fallhöhe h
Prüfling
Grundplatte

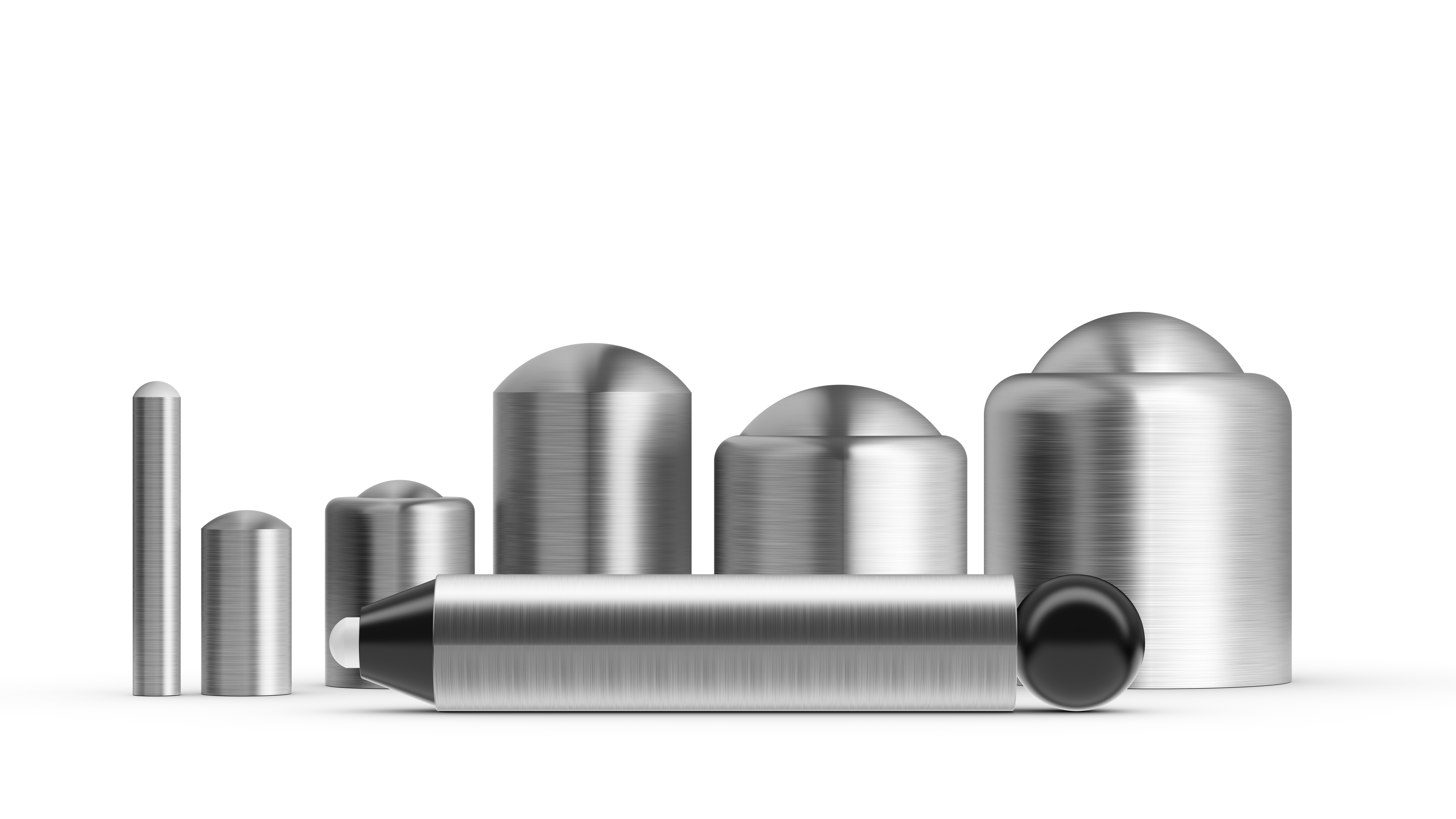

EN60068-2-75 Normgerechte Schlagelemente sind die Voraussetzung für reproduzierbare Prüfergebnisse. Hier finden Sie Skizzen zum freien Download.
Weitere InformationenIK Schlagenergie Zuwachs
EN 60068-2-75 Fallhöhen
| Energie J | 0,14 | 0,2 | 0,35 | 0,5 | 0,7 | 1 | 2 | 5 | 10 | 20 | 50 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Gesamtmasse kg | 0,25 | 0,25 | 0,25 | 0,25 | 0,25 | 0,25 | 0,5 | 1,7 | 5 | 5 | 10 |
| Fallhöhe mm ±1% | 56 | 80 | 140 | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
Schlagenergie Steigerung IK Test
| IK Klassifizierung | Schlagenergie (J) | Energie Zuwachs (%) |
|---|---|---|
| IK00 | 0.00 | |
| IK01 | 0.14 | |
| IK02 | 0.20 | 42.86 % |
| IK03 | 0.35 | 75.00 % |
| IK04 | 0.50 | 42.86 % |
| IK05 | 0.70 | 40.00 % |
| IK06 | 1.00 | 42.86 % |
| IK07 | 2.00 | 100.00 % |
| IK08 | 5.00 | 150.00 % |
| IK09 | 10.00 | 100.00 % |
| IK10 | 20.00 | 100.00 % |
| IK10+ | 50.00 | 150.00 % |
IMPACTINATOR® IK10 Touchscreens erfüllen im eingebauten Zustand den Schlagschutz mit Schweregrad IK10 gemäß der Norm EN/IEC 62262. Auf den Touchscreen wirken beim IK10 Test 20 Joule Schlagenergie ein.
IK10 Monitor Robust
Die Schlagfestigkeit unserer robusten Monitore erfüllt die Normen IEC 60068-2-75 und IEC 62262 mit IK10 Glas bzw. 20 Joule Kugelschlag zuverlässig. Wir bieten Ihnen bewährte Standardlösungen sowie spezielle für Ihren Anwendungsfall abgestimmte extrem schlagfeste und robuste Monitore.

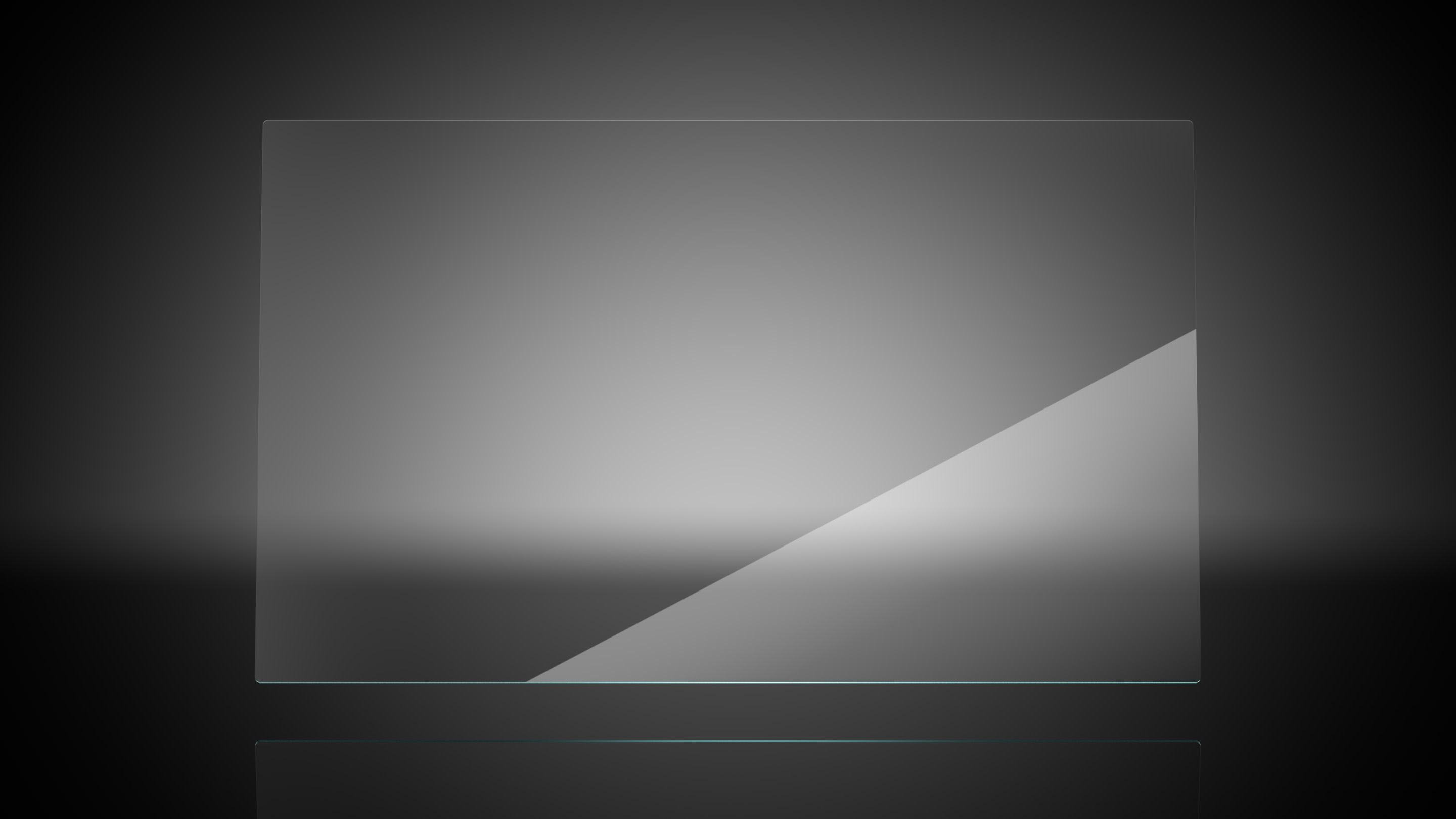

Die Anforderung IK10 Schlagfestigkeit erreichen wir mit unserem IMPACTINATOR® Glas selbst ohne einen Verbundglas Aufbau zuverlässig. Beim Kugelfalltest nach EN/IEC 62262 erreichen wir beim Zentralschlag auf 2.8mm dünnes Glas Werte von über 40 Joule und übertreffen die Anforderungen der Norm EN 60068-2-75 um mehr als 100%.
