Bouw GFG Glas Film Glas Aanraakscherm
Touchscreen ontwerp
De toplaag van onze GFG aanraakschermen is een zeer dun glas. Ondanks de dikte van slechts 0,1 mm is dit glas zeer stootvast, krasbestendig en waterdicht.
Op deze manier combineren we resistieve drukgebaseerde technologie met de voordelen van glas.
Gepatenteerd GFG aanraakscherm
Wij produceren al meer dan 8 jaar met succes de gepatenteerde GFG aanraakschermstructuur. GFG is de afkorting voor Glass Film Glass.
Het patent voor het GFG aanraakscherm werd in 2001 door de uitvinder Albert David bij het Octrooibureau aangevraagd en bevestigd.

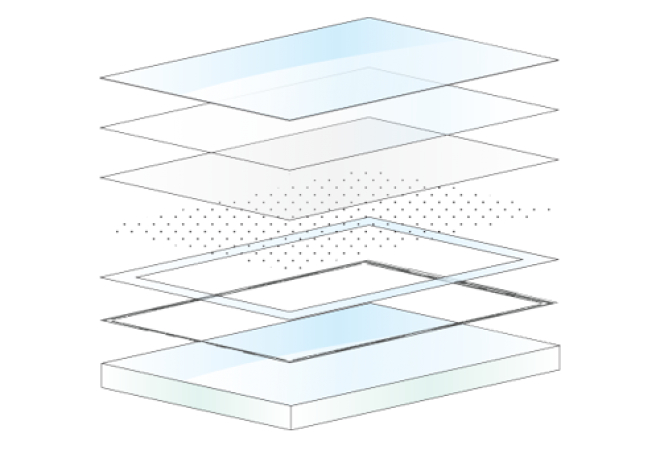

Sensorstructuur GFG Touchscreen ULTRA
De sensor van het resistieve ULTRA aanraakscherm bestaat uit een polyester film (PET) bedekt met de halfgeleidende chemische stof ITO (indiumtinoxide) en gelamineerd op de onderste glaslaag.
Boven de folie bevindt zich een laag van zogenaamde isolerende spacer dots. Deze worden op hun beurt verbonden door een dubbelzijdig klevende afdichtingslaag met een lineair raster.
Het membraan is dus gescheiden van het glazen oppervlak. Alleen door het drukcontact van het glasoppervlak sluit er een circuit op het betreffende punt, waardoor het exacte contactpunt gemeten kan worden.
Meestal worden 4- of 5-draads verbindingen gebruikt om de exacte positie te meten, maar 8-draads technologie is ook mogelijk.
Verhoogde levensduur van de ULTRA sensor in vergelijking met resistieve PET aanraakschermen
In tegenstelling tot conventionele resistieve aanraakschermen met polyester oppervlakken, wordt de sensor van ons ULTRA GFG aanraakscherm beschermd door een robuust microglas oppervlak en een gelamineerde glazen achterzijde, waardoor de levensduur van de sensor aanzienlijk wordt verlengd.
Toch wordt de sensor van ons ULTRA aanraakscherm ook blootgesteld aan mechanische slijtage, hoewel externe factoren die slijtage versnellen door de GFG constructie worden uitgesloten.
Onze testprocedures bewijzen een levensduur van de sensor van een 5-draads ULTRAS van 225 miljoen individuele activeringen per contactpunt van 85 gram activeringskracht.
Voordelen van het GFG aanraakscherm
Het hardglazen oppervlak van het GFG ULTRA aanraakscherm biedt aanzienlijke voordelen die voor veel toepassingen zeer waardevol zijn.
De GFG ULTRA aanraakschermen van gehard glas worden gekenmerkt door een hoge stoot- en krasvastheid en zijn ook absoluut waterdicht. Bovendien is glas permanent transparant en heeft het geen enkele invloed op de helderheid van het beeld.
Door resistieve technologie te combineren met het glazen oppervlak, creëert de GFG ULTRA een uiterst robuuste touch die de voordelen van andere technologieën perfect combineert met die van resistieve technologie. Dit omvat het feit dat de resistieve technologie extreem stabiel is en met elk voorwerp op basis van druk kan worden bediend.
In gevoelige toepassingen zoals klinieken/medicijnen of industriële omgevingen zijn een bijzonder hoge betrouwbaarheid en absoluut individuele bedienbaarheid met verschillende voorwerpen (vingers, handschoenen, pennen, gereedschap, enz.) bijzonder belangrijk.
Voordelen:
- Hard glazen oppervlak
- Krasbestendige constructie
- Waterdicht aanraakscherm
- Chemische weerstand
- Verhoogde levensduur
