IP NEMA-klassifikation
IP-klassificering / klassificering& NEMA-ækvivalent information (kun nyttige oplysninger, detaljeret reference skal indhentes fra et passende agentur)
I de fleste tilfælde indeholder et IP-nummer to cifre (f.eks. IP65), der henviser til Beskyttelsesniveau, som leveres af et kabinet eller kabinet.
Faste stoffer
Det første tal henviser til beskyttelse mod faste stoffer som følger:
| Ciffer | Beskrivelse |
|---|---|
| 0: | Ingen særlig beskyttelse |
| 1: | Beskyttet mod faste genstande op til 50 mm i diameter |
| 2: | Beskyttet mod faste genstande op til 12 mm i diameter |
| 3: | Beskyttet mod faste genstande op til en diameter på 2,5 mm |
| 4: | Beskyttet mod faste genstande op til 1 mm i diameter |
| 5: | Støvtæt |
| 6: | Støvtæt |
Væsker
Det andet tal vedrører beskyttelse mod væsker som følger:
| Ciffer | Beskrivelse |
|---|---|
| 0: | Ingen særlig beskyttelse |
| 1: | Beskyttet mod dryppende vand |
| 2: | Beskyttet mod dryppende vand, når det vippes op til 15° fra normal position |
| 3: | Beskyttet mod vandstænk |
| 4: | Beskyttet mod vandstænk |
| 5: | Beskyttet mod vandstænk |
| 6: | Beskyttet mod stærkt vandstænk |
| 7: | Beskyttet mod virkningerne af nedsænkning |
| 8: | Beskyttet mod nedsænkning |
Eksempel: IP66 = Støvtæt og beskyttet mod stærke vandstråler
National Electrical Manufacturers Association (NEMA) ratings kan være omtrentlige sammenlignet med IP-systemets, som vist nedenfor. Andre faktorer såsom korrosion Beskyttelse er en del af NEMA-systemet, se venligst den officielle dokumentation for detaljer.
NEMA 1 = IP10 NEMA 2 = IP11 NEMA 3 = IP54 NEMA 4 = IP56 NEMA 4X = IP66 NEMA 6 = IP67 NEMA 12 = IP52 NEMA 13 = IP54
Forståelse af IP- og NEMA-vurderinger
Beskyttelsen af anlæg mod indtrængen af snavs eller mod indtrængen af vand er defineret i IEC60529 (BSEN60529:1991). Omvendt beskytter et kabinet, der beskytter udstyr mod partikelindtrængning, også en person mod potentielle farer inden for dette kabinet, og denne grad af beskyttelse defineres også som standard.
Beskyttelsesgraderne udtrykkes oftest som "IP" efterfulgt af to tal, fx IP65, hvor tallene definerer beskyttelsesgraden. Det første ciffer (fremmedlegemebeskyttelse) angiver, i hvilket omfang enheden er beskyttet mod partikler, eller mennesker er beskyttet mod fangede farer. Det andet ciffer (vandbeskyttelse) angiver graden af beskyttelse mod vand. Ordlyden i tabellen er ikke nøjagtig den samme som i standarddokumentet, men dimensionerne er korrekte.
Det første ciffer i vurderingen er beskyttelse mod kontakt og fremmedlegemer. Det andet ciffer i vurderingen er vandbeskyttelsesfaktoren. Det tredje ciffer i slagbeskyttelsesfaktoren Det vises normalt i følgende format.
IP s l (i)
S = faste stoffer, L = væsker og i = stød (valgfrit)
Første indeks - Beskyttelse af fremmedlegemer, faste stoffer
| Indholdsfortegnelse | Beskyttelse mod kontakt mellem menneske og værktøj | Beskyttelse mod faste genstande (fremmedlegemer) |
|---|---|---|
| 0 | Ingen særlig beskyttelse | |
| 1 | Håndryggen, knytnæve | Store fremmedlegemer, Ø >50mm |
| 2 | Finger | Mellemstore fremmedlegemer, diam. >12 |
| 3 | Værktøj og ledninger mv. med en tykkelse >2,5 mm | Små fremmedlegemer, Ø >2,5 mm |
| 4 | Værktøj og tråd mv., af tykkelse >1 mm | Granulære fremmedlegemer, Ø >1mm |
| 5 | Fuld beskyttelse (begrænset indtrængen tilladt) | Støvtæt; Støvaflejringer er tilladt, men deres volumen må ikke forringe enhedens funktion. |
| 6 | Omfattende beskyttelse | Støvtæt |
Andet indeks - Vandbeskyttelse, væsker
| Indholdsfortegnelse | Beskyttelse mod vand | Beskyttelse mod tilstand |
|---|---|---|
| 0 | Ingen særlig beskyttelse | |
| 1 | Vand, der drypper/falder lodret | Kondens/let regn |
| 2 | Skråt sprøjtet vand (op til 15º grader fra lodret) | Let regn med vind |
| 3 | Sprøjt vand (i alle retninger op til 60º grader fra lodret) | Kraftig regnbyge |
| 4 | Sprøjt vand fra alle retninger (begrænset gennemtrængning tilladt) | Stænk |
| 5 | Lavtryksvandstråler fra alle retninger (begrænset gennemtrængning tilladt) | Cumshot, beboelsesejendomme |

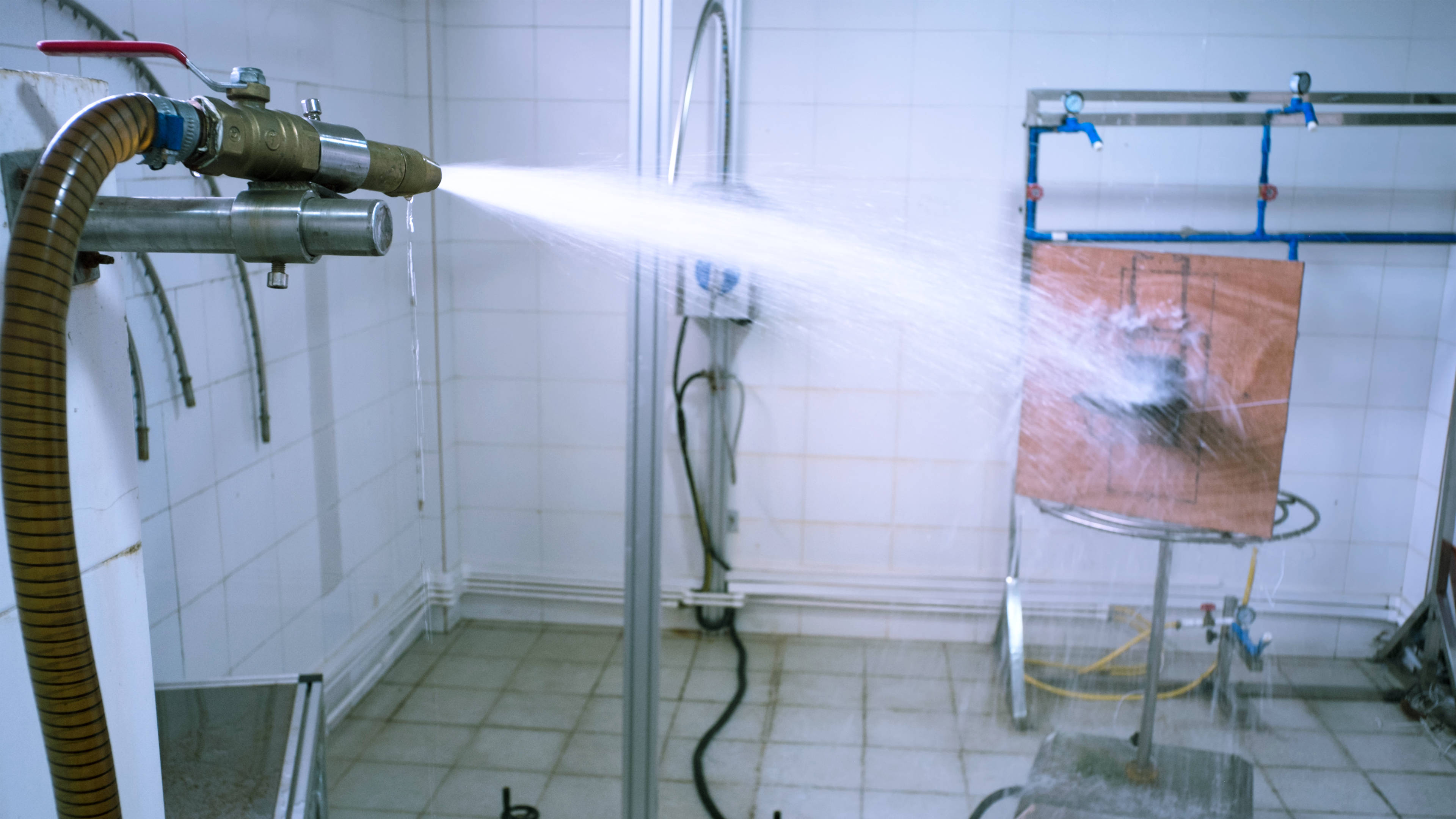

| 6 | Højtryksstråler fra alle retninger (begrænset gennemtrængning tilladt) | Cumshot, kommerciel. F.eks. dæk til skibe |
| 7 | Midlertidig nedsænkning, 15 cm til 1 m | Dykning i tanken |
| 8 | Permanent nedsænkning under tryk | Til brug på Titanic |
Tredje indeks - Slagbeskyttelse, Impact
| Indholdsfortegnelse | Beskyttelse mod stød | Ækvivalent masseeffekt |
|---|---|---|
| 0 | Ingen særlig beskyttelse | |
| 1 | Beskyttet mod 0,225J stød | f.eks. 150g vægt fra en højde på 15cm |
| 2 | Beskyttet mod 0,375J stød | f.eks. 250g vægt fra en højde på 15cm |
| 3 | Beskyttet mod 0,5J stød | f.eks. 250g vægt fra en højde på 20cm |
| 4 | Beskyttet mod 2,0J stød | f.eks. 500 g vægt fra en højde på 40 cm |
| 5 | Beskyttet mod 6,0 J stød | f.eks. 0,61183 kg vægt fra en højde på 1 m |
| 6 | Beskyttet mod 20,0 J stød | f.eks. 2,0394 kg vægt fra en højde på 1 m |
Eksempler:
| Eksempel | IP |
|---|---|
| Paraply | IP-01 eller IP-02 afhængigt af skærmen |
| Kædeled hegn | IP-10 |
| Trådnet | IP-20 |
| Skærm | IP-30 |
| Kevlar stof | IP-40 |
| Telt (camping)- | IP-42 |
| Saran Wrap | IP-51 |
| En flaske vin | IP-67 |
| Ubåd | IP-68 |
Anmeldelser af NEMA
Der er mange NEMA-vurderinger for kabinetter. Nedenfor er en kort forklaring af hver NEMA-klassifikation.
NEMA 1 Generel brug - indendørs Type 1-kabinetter er beregnet til almindelig indendørs brug, primært for at give en vis beskyttelse mod kontakt med det lukkede udstyr eller på steder, hvor der ikke er usædvanlige driftsforhold.
NEMA 2 drypbeskyttelse - indendørs Type 2-kabinetter er beregnet til almindelig indendørs brug, primært for at give en vis beskyttelse mod begrænsede mængder faldende vand og snavs.
NEMA 3 støvtæt, regntæt og is / slud afvisende - indendørs og udendørs Type 3 kabinetter er beregnet til generel udendørs brug, primært for at give en vis beskyttelse mod vindblæst støv, regn og slud. og at forblive ubeskadiget af isdannelse på anlægget.
NEMA 3R regntæt & is-/sludbestandig - indendørs/udendørs Type 3R-kabinetter er beregnet til generel udendørs brug, primært for at give en vis beskyttelse mod faldende regn. og at forblive ubeskadiget af isdannelse på anlægget.
NEMA 3S støvtæt, regntæt og is-/sludsikker - udendørs Type 3S kabinetter er beregnet til almindelig udendørs brug, primært for at give en vis beskyttelse mod slud. og at forblive ubeskadiget af isdannelse på anlægget.
NEMA 4 vandtæt og støvtæt - indendørs / udendørs Type 4-kabinetter er beregnet til generel indendørs eller udendørs brug, primært for at give en vis beskyttelse mod vindblæst støv og regn, stænkvand og slangestyret vand. og at forblive ubeskadiget af isdannelse på anlægget.
NEMA 4x vandtæt, støvtæt og korrosionsbestandig - indendørs og udendørs Type 4X-kabinetter er beregnet til generel indendørs og udendørs brug, primært for at give en vis beskyttelse mod korrosion, vindblæst støv og regn, stænkvand og slangestyret vand. og at forblive ubeskadiget af isdannelse på anlægget.
NEMA 5 erstattet af NEMA 12 for ECU Type 5 se NEMA 12
NEMA 6 Nedsænket, vandtæt, støvtæt og is / slud - indendørs og udendørs Type 6-kabinetter er beregnet til generel indendørs eller udendørs brug, primært for at give en vis beskyttelse mod vandindtrængning under midlertidig nedsænkning i en begrænset dybde. og at forblive ubeskadiget af isdannelse på anlægget.
NEMA 7 Underwriters Lab klasse 1 Gruppe C&D - Eksplosionssikker - Indendørs Type 7-kabinetter er beregnet til indendørs brug på steder, der er klassificeret som klasse I, gruppe A, B, C eller D, som defineret i National Electrical Code. Type 7-anlæg skal kunne modstå tryk fra en intern eksplosion af visse gasser og skal indeholde en sådan eksplosion i en sådan grad, at en eksplosiv gas-luftblanding, der er til stede i atmosfæren omkring prøvelokalet, ikke antændes. Lukkede varmegenererende anordninger må ikke bevirke, at udvendige overflader når temperaturer, der kan antænde eksplosive gas-luft-blandinger i den omgivende atmosfære. Anlæggene skal underkastes eksplosions-, hydrostatiske og temperaturprøvninger.
NEMA 8 Underwriters Lab klasse 1 Gruppe C&D - Eksplosionssikker - Indendørs Type 8 er identisk med NEMA 7, bortset fra at enheden er nedsænket i olie
NEMA 9 Underwriters 'Lab klasse II - Gruppe E, F, G - Indendørs Type 9-kabinetter er beregnet til særlig indendørs brug på steder, der er klassificeret som farlige (klasse II, gruppe E, F eller G, som defineret i National Electrical Code). Type 9-indkapslinger skal kunne forhindre støv i at trænge ind. Lukkede varmegenererende anlæg må ikke medføre, at udvendige overflader når temperaturer, der kan antænde eller misfarve støv på prøvelokalet, eller antænde støv-luft-blandinger i den omgivende atmosfære. Kabinetterne skal bestå støvindtrængnings- og temperaturtest samt ældningstest af tætningerne (hvis de anvendes).
NEMA 10 Kontor for miner
NEMA 11 korrosionsbestandig og drypsikker - oliedyppet - til indendørs brug
NEMA 12 Industriel brug - Støvtæt og dryptæt - Indendørs Type 12-kabinetter er primært beregnet til indendørs industriel brug for at give en vis beskyttelse mod støv, faldende snavs og dryppende, ikke-ætsende væsker.
NEMA 13 olie- og støvtæt - indendørs Type 13-kabinetter er primært beregnet til indendørs industriel brug for at give en vis beskyttelse mod støv, stænkvand og ikke-ætsende kølevæske.
Sammenligning af NEMA- og IP-pakkevurderinger. Denne sammenligning er kun en tilnærmelse, og det er brugerens ansvar at kontrollere den pakkeklassificering, der kræves for hver applikation.
|Chassistype|| |---|---|---| | IP23 |1| | IP30 |2| | IP32 |3| | IP55 |4| | IP64 |4x| | IP65 |6| | IP66 |12| | IP67 |13|
Følgende tabel er et uddrag fra NEMA Standards Publication 250-2003, "Kabinetter til elektrisk udstyr (maks. 1000 volt)"
Boliger
|Indtast nummer| IEC-kabinetklassifikationsbetegnelse| |---|---|---| |1 | IP10| |2 | IP11| |3 | IP54| |3R | IP14| |3S | IP54| |4 og 4X | IP56| |5 |IP52| |6 OG 6P |IP67| |12 OG 12K | IP52| |13 |IP54|
Denne sammenligning er baseret på test, der er specificeret i IEC-publikation 60529
Det forholder sig heller ikke sådan, at tabel A-1 ovenfor indeholder en tilsvarende konvertering fra kabinettypenumrene i denne standard til IEC-anlæggets klassifikationsbetegnelser. Kabinettypenumre opfylder eller overstiger testkravene for den tilknyttede IEC-klassificering. Derfor kan tabel A-1 ikke bruges til at konvertere IEC-klassifikationer til pakketypenumre.
