GFG СЕНСОРНЫЙ ЭКРАН
Распиновка
Кабельное подключение: аналоговый резистивный контроллер сенсорного экрана

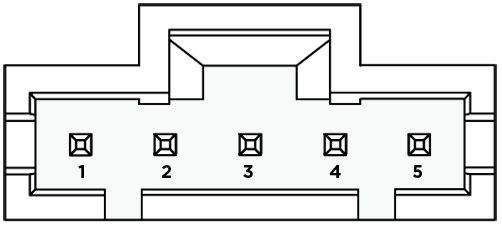

Распиновка 5-проводного контроллера

Pinbelegung Touchscreen Controller

|PIN|1|2|3|4|5| |-|-|-|-|-|-| |Сигнал|LL|LR|COM|UR|UL|

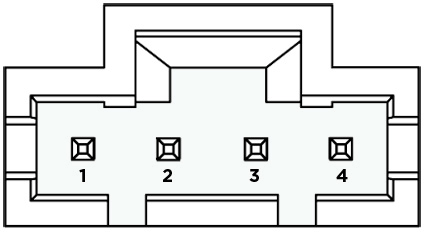

Распиновка 4-проводного контроллера

Touchscreen Controller 4 Draht Pinout

|PIN|1|2|3|4| |-|-|-|-|-| |Сигнал|Y-|Х-|Y+|X+|

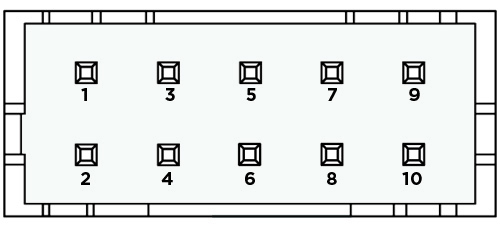

Назначение контактов USB

Touchscreen Controller USB Pinout

|PIN|1|3|5|7|9| |-|-|-|-|-|-| |Сигнал|Г|V|G|Д+|D-|

Распиновка RS232

Touchscreen Controller RS232 Pinout

|PIN|2|4|6|8|10| |-|-|-|-|-|-| |Сигнал|Г|V|G|Тх|Rx|
