EN 60068-2-75 Tabelul dimensiunilor elementelor de impact
| IK cod | IK00 IK01 IK02 IK03 IK04 IK05 IK06 IK07IK08 IK09 | IK10IK11 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Energia impactului (Joule) | * | 0.14 | 0.20 | 0.35 | 0.50 | 0.70 | 1.00 | 2.00 | 5.00 | 10.00 | 20.00 | 50.00 |
| Cădere Heigth (mm) | * | 56 | 80 | 140 | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| Masă (kg) | * | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.50 | 1.70 | 5.00 | 5.00 | 10.00 |
| Material | * | P1 | P1 | P1 | P1 | P1 | P1 | S2 | S2 | S2 | S2 | S2 |
| R (mm) | * | 10 | 10 | 10 | 10 | 10 | 10 | 25 | 25 | 50 | 50 | 50 |
| D (mm) | * | 18.5 | 18.5 | 18.5 | 18.5 | 18.5 | 18.5 | 35 | 60 | 80 | 100 | 125 |
| f (mm) | * | 6.2 | 6.2 | 6.2 | 6.2 | 6.2 | 6.2 | 7 | 10 | 20 | 20 | 25 |
| r (mm) | * | – | – | – | – | – | – | – | 6 | – | 10 | 17 |
| l (mm) | * | Trebuie adaptat la masa corespunzătoare | ||||||||||
| Swing ciocan | * | Da | Da | Da | Da | Da | Da | Da | Da | Da | Da | Da |
| Ciocan de primăvară | * | Da | Da | Da | Da | Da | Da | Nu | Nu | Nu | Nu | Nu |
| Ciocan cu cădere liberă | * | Nu | Nu | Da | Da | Da | Da | Da | Da | Da | Da | Da |
* neprotejat conform standardului
1.Poliamidă 85 ≤ HRR ≤100 Duritate Rockwell conform ISO 2039/2
2. oțel Fe 490-2 conform ISO 1052, duritate Rockwell HRE 80...85 conform ISO 6508
Ce tipuri de elemente de impact există?
Există 3 tipuri de elemente de impact:
- Ciocan cu arc
- Pendul ciocan
- Ciocan vertical
Nu este stipulat ce element de impact utilizat. Ciocanul cu arc se datorează designului său compact și masei relativ scăzute capabile să testeze doar IK01 până la IK06. Ciocanul cu pendul și ciocanul vertical sunt utilizate numai între IK07 și IK11 datorită greutății lor mari.
IMPORTANT
Marcatorii care corespund doar masei corecte nu sunt elemente de impact conforme cu standardele și, prin urmare, nu sunt permise pentru încercări în conformitate cu EN 60068-2-75. Există standarde în care sunt specificate gloanțe de oțel (de exemplu, EN60601), dar acest lucru nu este în mod explicit cazul EN 60068-2-75. Glonțul are un raport diferit al diametrului masei, precum și o viteză diferită la impact. Nu se poate presupune că același număr joule conduce la rezultatul conform standardului dacă elementul de impact se abate de la specificații. Mai ales cu diametrele glonțului care sunt prea mici, sarcina de impact este mult mai mare decât cu diametrele corecte.

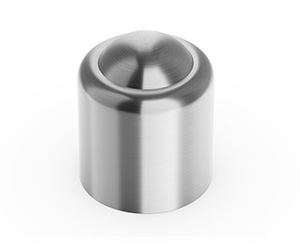

EN 60068-2-75 Componente de impact
| Codul IK Top | Download |
|---|
Ecranele tactile Impactinator® IK10 sunt proiectate pentru a satisface rezistența la impact cu nivelul de severitate IK10 conform standardului EN / IEC 62262. Ecranul tactil rezistă la 20 jouli de energie de impact la testul IK10.
Rezistența la impact a monitoarelor noastre robuste respectă în mod fiabil standardele IEC 60068-2-75 și IEC 62262 cu sticlă IK10 sau 20 joule impact cu glonț. Oferim soluții standard dovedite, precum și monitoare speciale extrem de rezistente la impact și robuste, adaptate aplicației dvs.
Obținem rezistența fiabilă la impact a cerințelor IK10 cu sticla noastră Impactinator® chiar și fără o construcție din sticlă laminată. Pentru testul de impact cu glonțul în conformitate cu EN/IEC 62262, obținem valori de peste 40 jouli pentru impactul central asupra sticlei subțiri de 2,8 mm și depășim cerințele standardului EN 60068-2-75 cu mai mult de 100%.
