EN 60068-2-75 Dimensies tabel van impakelemente
| IK-kode | IK00 IK01 IK02 IK03 IK04 IK05IK06 IK07 | IK08 IK09 IK10IK11 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Impak energie (Joule) | * | 0.14 | 0.20 | 0.35 | 0.50 | 0.70 | 1.00 | 2.00 | 5.00 | 10.00 | 20.00 | 50.00 |
| Druppel Heigth (mm) | * | 56 | 80 | 140 | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| Massa (kg) | * | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.50 | 1.70 | 5.00 | 5.00 | 10.00 |
| Materiaal | * | P1 | P1 | P1 | P1 | P1 | P1 | S2 | S2 | S2 | S2 | S2 |
| R (mm) | * | 10 | 10 | 10 | 10 | 10 | 10 | 25 | 25 | 50 | 50 | 50 |
| D (mm) | * | 18.5 | 18.5 | 18.5 | 18.5 | 18.5 | 18.5 | 35 | 60 | 80 | 100 | 125 |
| f (mm) | * | 6.2 | 6.2 | 6.2 | 6.2 | 6.2 | 6.2 | 7 | 10 | 20 | 20 | 25 |
| r (mm) | * | – | – | – | – | – | – | – | 6 | – | 10 | 17 |
| l (mm) | * | Moet aangepas word vir die toepaslike massa | ||||||||||
| Swaai hamer | * | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Lente hamer | * | Ja | Ja | Ja | Ja | Ja | Ja | Nee | Nee | Nee | Nee | Nee |
| Vryval hamer | * | Nee | Nee | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
* nie beskerm volgens die standaard
1.Polyamide 85 ≤ HRR ≤100 Rockwell-hardheid volgens ISO 2039/2
2.Steel Fe 490-2 wat ooreenstem met ISO 1052, Rockwell-hardheid HRE 80...85 volgens ISO 6508
Watter tipe impakelemente is daar?
Daar is 3 tipes impakelemente:

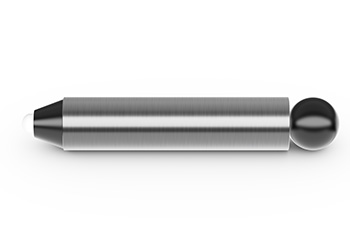

- Lente hamer
- Pendulum hamer
- Vertikale hamer
Daar word nie bepaal watter impakelement gebruik word nie. Die veerhamer is te danke aan sy kompakte ontwerp en die relatief lae massa wat slegs IK01 tot IK06 kan toets. Die slingerhamer en die vertikale hamer word slegs tussen IK07 en IK11 gebruik as gevolg van hul hoë gewig.
BELANGRIK
Koeëls wat slegs ooreenstem met die korrekte massa is nie standaard-voldoenende impakelemente nie en word dus nie toegelaat vir toetse volgens EN 60068-2-75 nie. Daar is standaarde waarin staalkoeëls gespesifiseer word (bv EN60601), maar dit is uitdruklik nie die geval met EN 60068-2-75 nie. Die koeël het 'n ander massa deursnee verhouding sowel as 'n ander spoed op impak. Daar kan nie aanvaar word dat dieselfde joule-getal die standaard-voldoenende resultaat behaal as die impakelement van die spesifikasies afwyk nie. Veral met koeëldeursnee wat te klein is, is die impaklading baie hoër as met korrekte diameters.
EN 60068-2-75 Impak komponente
| IK-kode | Top | Aflaai |
|---|---|---|

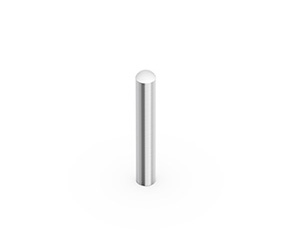

| IK01 - IK06 |  | |
| IK01 - IK06 |  |  Treffende element IK01-IK06.pdf |

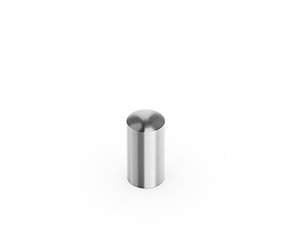

| IK07 |  | Treffende element IK07.pdf |

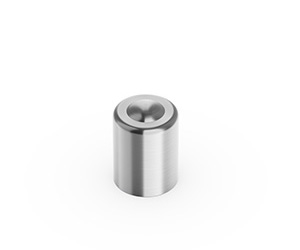

| IK08 |  | Treffende element IK08.pdf |

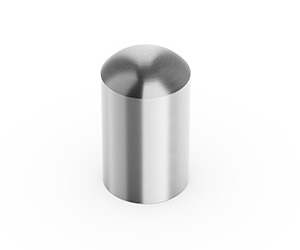

| IK09 |  | Treffende element IK09.pdf |

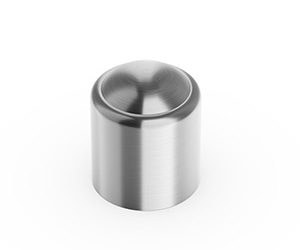

| IK10 |  | Treffende element IK10.pdf |

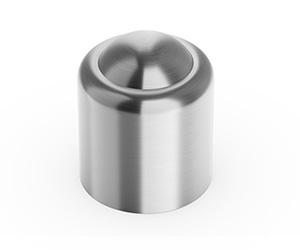

| IK11 |  | Treffende element IK11.pdf |
Impactinator® IK10-raakskerms is ontwerp om impakweerstand met ernsvlak IK10 volgens standaard EN / IEC 62262 te ontmoet. Die raakskerm weerstaan 20 joule impakenergie op die IK10-toets.
Die impakweerstand van ons robuuste monitors voldoen betroubaar aan die IEC 60068-2-75 en IEC 62262 standaarde met IK10 glas of 20 Joule koeël impak. Ons bied bewese standaardoplossings sowel as spesiale uiters impakbestande en robuuste monitors wat aangepas is vir u toepassing.
Ons bereik die betroubare IK10-vereiste impakweerstand met ons Impactinator® glas, selfs sonder 'n gelamineerde glaskonstruksie. Vir die koeëlimpaktoets volgens EN / IEC 62262 bereik ons waardes van meer as 40 joule vir die sentrale impak op dun glas van 2,8 mm en oorskry die vereistes van die EN 60068-2-75-standaard met meer as 100 %.
